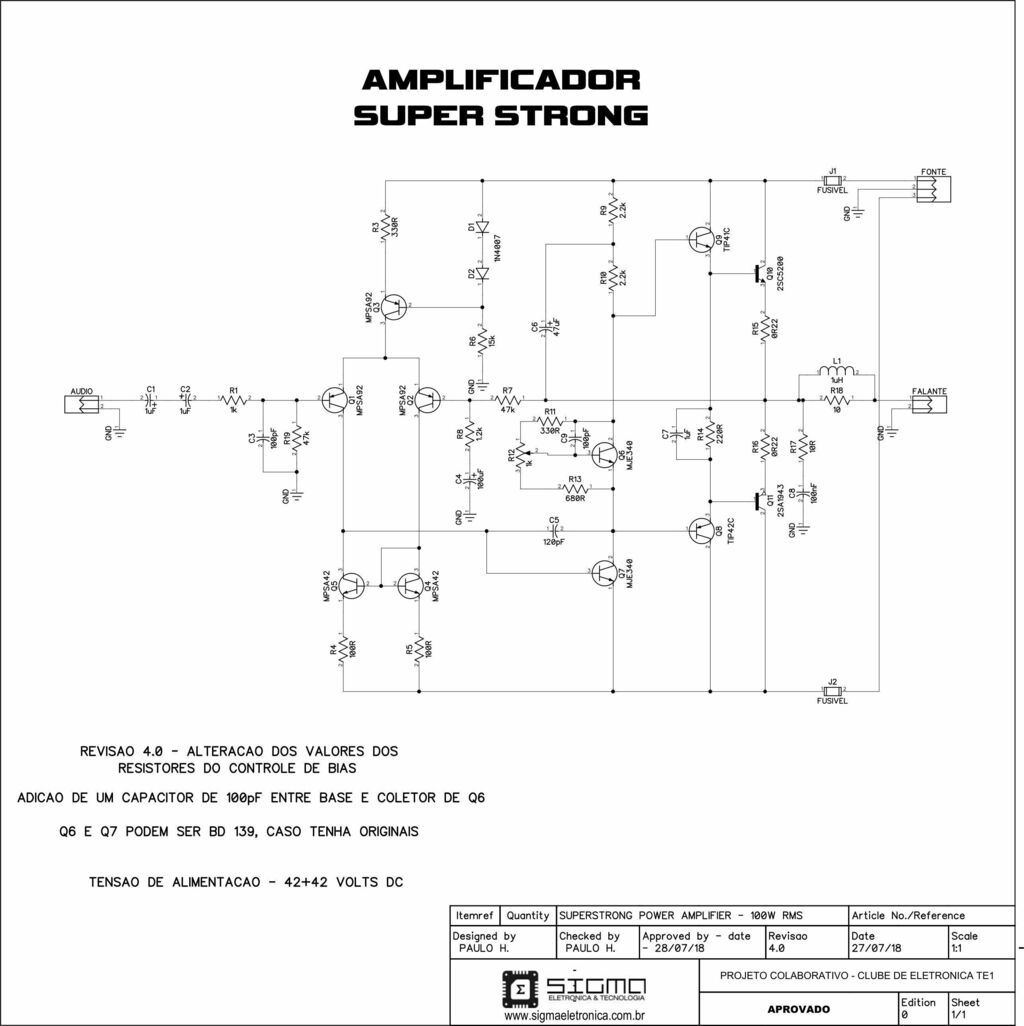

O ST100P é um amplificador classe AB de 100Wrms com um alto fator de amortecimento, distorção harmônica menor que 0.02% e alta fidelidade. Foi projetado de forma a ser simples de montar, simples de operar e que suporte os mais variados usos, desde moderados à severos.
É um circuito com uma topologia muito utilizada em vários amplificadores de renome, só que com características especiais desse projeto, o tornando uma ótima alternativa para montar um som HI-FI se montado com componentes de qualidade.
Suas características lhe permite operar em impedância mínima de 4 Ohm, sendo necessário ventilação forçada caso o dissipador de calor montado seja pequeno ou em casos onde o mesmo opera em case fechado com pouca furação para ventilação.
Dicas para montar um HI-FI:
- Utilize capacitores de filme metálico em Poliester ou Polipropileno para as vias que conduzem sinal de audio;
- Utilize capacitores cerâmicos multicamadas e eletrolíticos para os filtros de ripple das vias de alimentação, atenção para a tensão de isolação.
- Utilize resistores de precisão (1%, normalmente é azul, tem 5 faixas e a ultima é marrom), pois são fabricados com materiais mais nobres que o torna mais adequado em circuitos de audio HI-FI
- Faça uma pesquisa e utilize transistores modernos de ótima qualidade, desde que sejam compatíveis com os utilizados no projeto.
ESPECIFICAÇÕES TÉCNICAS:
Impedância de entrada: 47kOhm
Sensibilidade: 280mVRMS (400mVp) -10dBu
Resposta de frequência: 7Hz ~ 60Khz (-3dB)
THD+N (Pwref: 100W Vfonte: 42+42VDC, 4OHM): 0.02% MAX
Relação sinal/ruído: > 90Db (sem ponderação)
Potência RMS (Vfonte = 42+42VDC)
100Wrms @ 4Ohm
65Wrms @ 8 Ohm
Tensão de alimentação: 42+42VDC – 5 Amperes
Trafo recomendado: 30+30V, mínimo 5 Amperes
Consulte mais informações pelo documento do desenvolvedor.
O Anúncio é referente a:
2x PCI em Composite com acabamento azul.
