Fonte Retificadora Simétrica, para utilizar com Amplificadores de audio.
Circuito de filtro bem elaborado com rede Zobel e filtro Boucherot.
Circuito v1.2
Espaço para alta capacitância: 6x Capacitores 15mm ou 2x 35mm + 2x22mm.
Trilhas dimensionadas para máx 30A - 200V (com reforço nas áreas exposta da mascara de solda)
Espaço para Diodos com encapsulamento TO ou DO.
Tabela de potências suportadas conforme a tensão que irá utilizar nas saídas retificadas (+Vcc e -Vcc)
12V - 360W
15V - 450W
18V - 540W
22V - 660W
24V - 720W
34V - 1020W
42V - 1260W
50V - 1500W
63V - 1890W
Anúncio referente a:

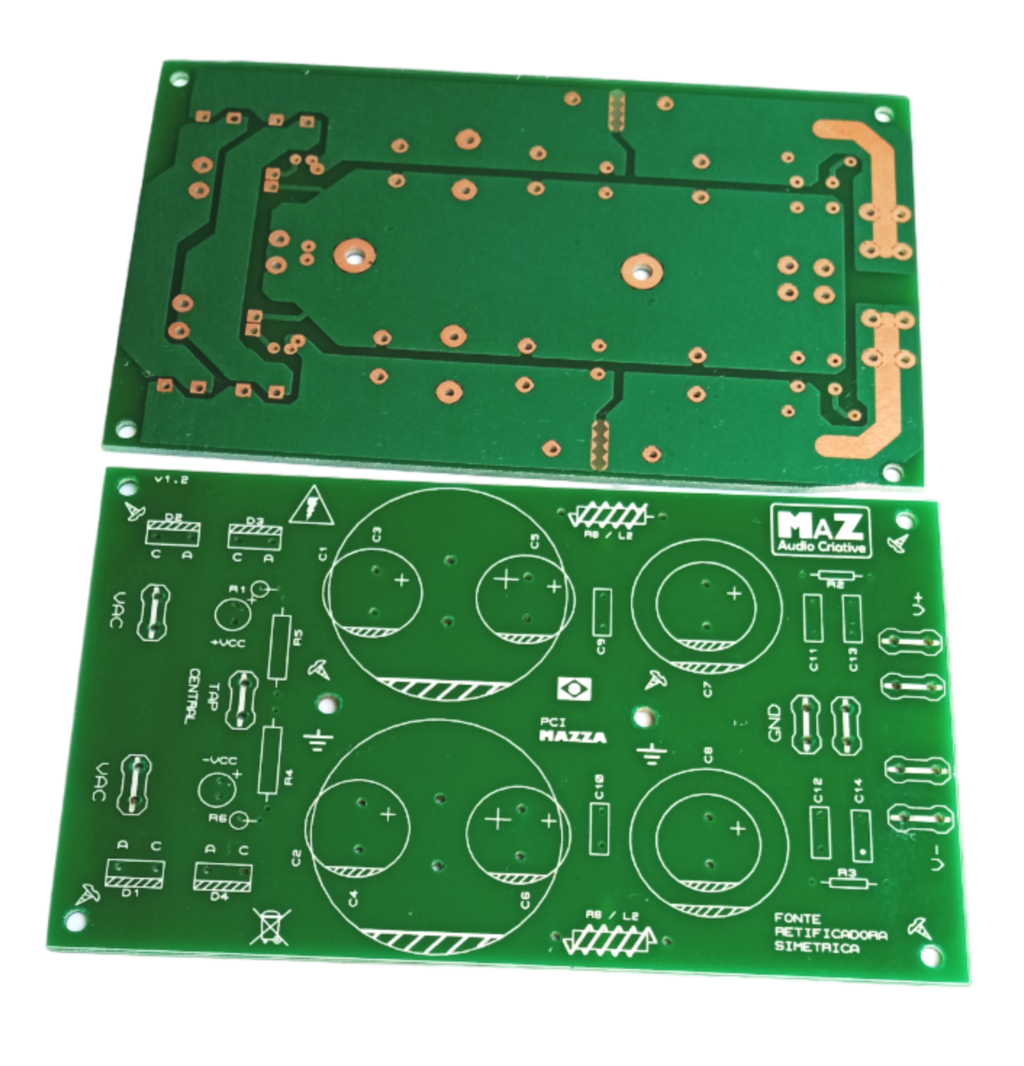

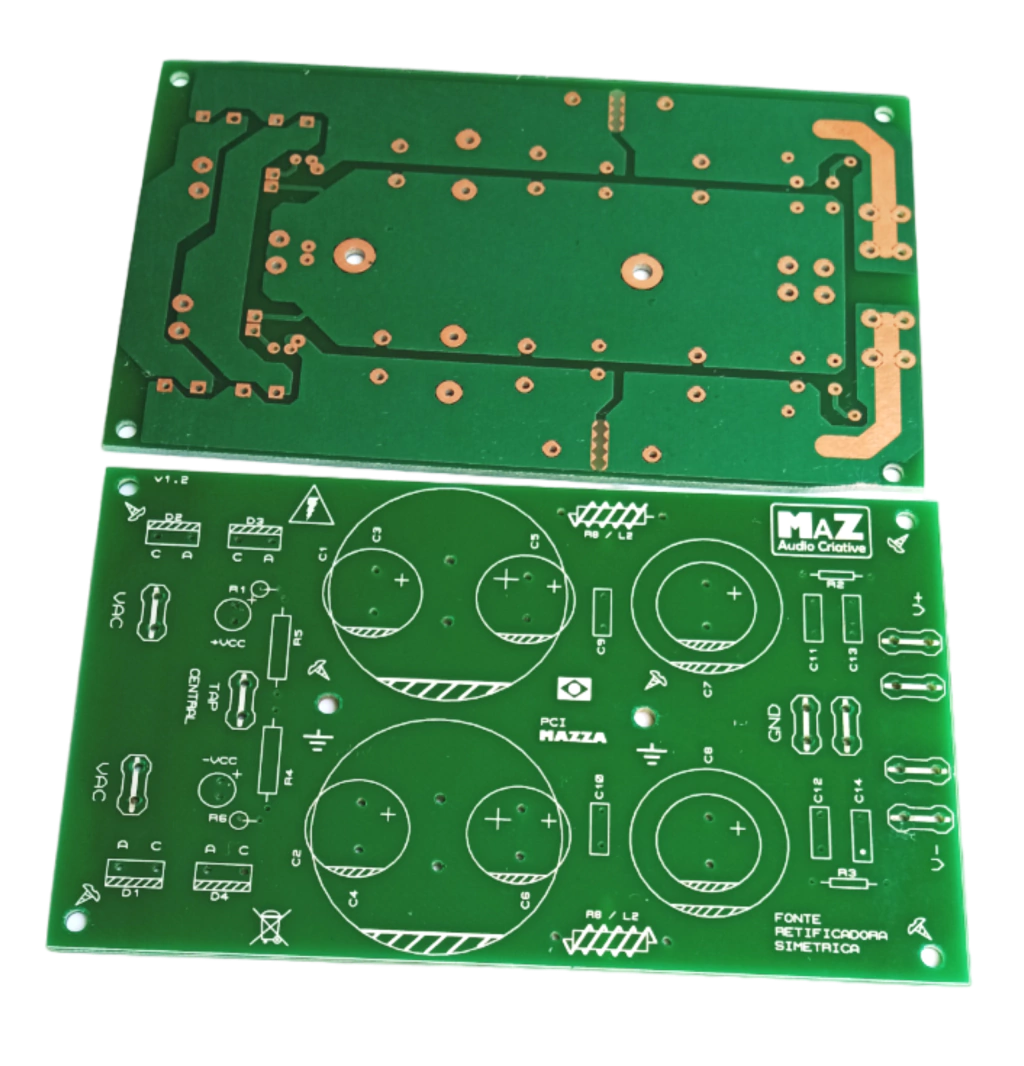

1x unidade de PCI em Fibra de vidro com acabamento verde + esquema elétrico, sem os componentes.
